Abbildung ähnlich
Spanneisen DIN6314 14x100mm FORMAT
10022325
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung

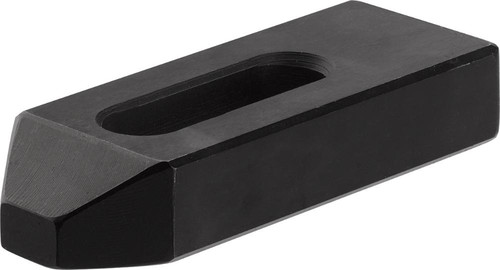

Spanneisen, einfach
• DIN 6314
• Vergütungsstahl, lackiert
• Planparallele Spann- und Auflageflächen
• Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

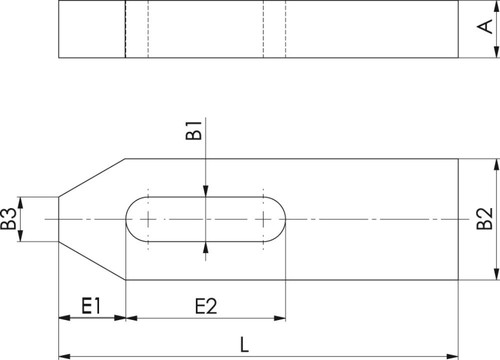

Merkmale
| Schlitzbreite | 14 mm |
| Gesamtlänge | 100 mm |
| für Schrauben | M12/M14 |
| Höhe a | 19 mm |
| Breite b2 | 38 mm |
| Fasenbreite b3 | 14 mm |
| Anfangspunktlangloch e1 | 21 mm |
| Schlitzlänge | 40 mm |
| Markenname | FORMAT |
| Herstellername | Einkaufsbüro Deutscher Eisenhändler GmbH |
|
Anfangspunktlangloch e1
|
Breite b2
|
Fasenbreite b3
|
Gesamtlänge
|
Höhe a
|
|||
|---|---|---|---|---|---|---|---|
|
Spanneisen DIN6314 18x160mm FORMAT
|
26 mm
|
48 mm
|
18 mm
|
160 mm
|
24 mm
|
|
|
Spanneisen DIN6314 22x160mm FORMAT
|
30 mm
|
60 mm
|
20 mm
|
160 mm
|
30 mm
|
|
|
Spanneisen DIN6314 22x200mm FORMAT
|
30 mm
|
60 mm
|
20 mm
|
200 mm
|
30 mm
|
Anfangspunktlangloch e1:
26 mm
Breite b2:
48 mm
Fasenbreite b3:
18 mm
Gesamtlänge:
160 mm
Höhe a:
24 mm
Anfangspunktlangloch e1:
30 mm
Breite b2:
60 mm
Fasenbreite b3:
20 mm
Gesamtlänge:
160 mm
Höhe a:
30 mm
Anfangspunktlangloch e1:
30 mm
Breite b2:
60 mm
Fasenbreite b3:
20 mm
Gesamtlänge:
200 mm
Höhe a:
30 mm
