Abbildung ähnlich
Spanneisen DIN6314 14x100mm AMF
10636827
70037
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Spanneisen, einfach
• DIN 6314
• Aus Vergütungsstahl, lackiert
• Planparallele Spann- und Auflageflächen
Hinweis: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werk stückformen und -größen angepasst werden
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

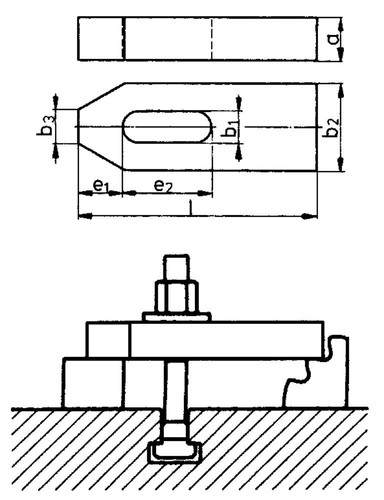

Merkmale
| Schlitzbreite | 14 mm |
| Gesamtlänge | 100 mm |
| für Schrauben | M12/M14 |
| Höhe a | 20 mm |
| Breite b2 | 40 mm |
| Fasenbreite b3 | 14 mm |
| Anfangspunktlangloch e1 | 21 mm |
| Schlitzlänge | 40 mm |
|
Anfangspunktlangloch e1
|
Breite b2
|
Fasenbreite b3
|
Gesamtlänge
|
Höhe a
|
|||
|---|---|---|---|---|---|---|---|
|
Spanneisen DIN6314 18x160mm AMF
|
26 mm
|
50 mm
|
18 mm
|
160 mm
|
25 mm
|
|
|
Spanneisen DIN6314 22x160mm AMF
|
30 mm
|
60 mm
|
22 mm
|
160 mm
|
30 mm
|
|
|
Spanneisen DIN6314 22x200mm AMF
|
30 mm
|
60 mm
|
22 mm
|
200 mm
|
30 mm
|
Anfangspunktlangloch e1:
26 mm
Breite b2:
50 mm
Fasenbreite b3:
18 mm
Gesamtlänge:
160 mm
Höhe a:
25 mm
Anfangspunktlangloch e1:
30 mm
Breite b2:
60 mm
Fasenbreite b3:
22 mm
Gesamtlänge:
160 mm
Höhe a:
30 mm
Anfangspunktlangloch e1:
30 mm
Breite b2:
60 mm
Fasenbreite b3:
22 mm
Gesamtlänge:
200 mm
Höhe a:
30 mm
Angaben zur Marke
AMF
