Sasserath

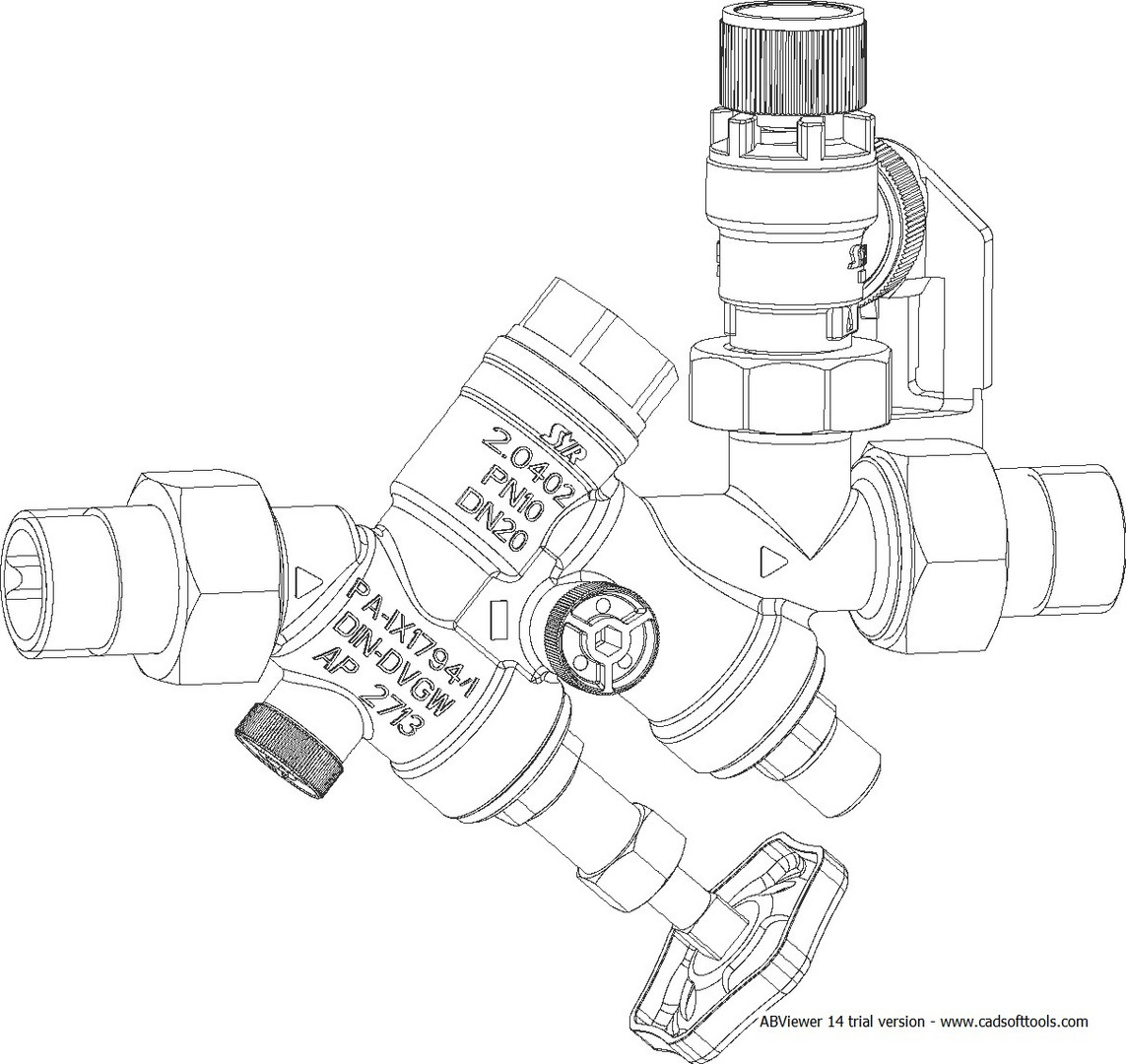

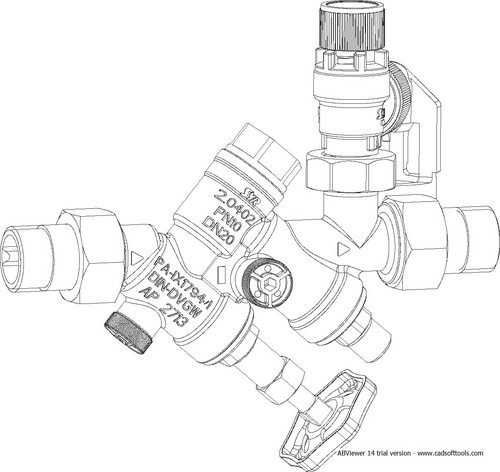

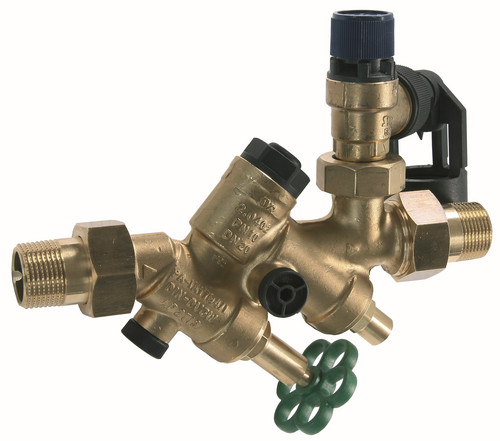

SYR Sicherheitsgruppe SYRobloc 24 8 bar, R 3/4, DN 20, rohgelb

10816856 0024.20.001
auf Anfrage
je 1 STCK
Preis und Verfügbarkeiten nach Anmeldung

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Unsere Hausmarke als Alternative

Artikelbild
FORMAT

FORMAT Tec Sicherheitsgruppe 24 8 bar, 3/4", roh, ohne Druckminderer 10157964

auf Anfrage
Preis und Verfügbarkeiten nach Anmeldung
je 1 STCK

Beschreibung

für den Anschluss von geschlossenen Trinkwassererwärmern gem. DIN 1988, DVGW-zugelassen und schallschutzgeprüft in Klasse 1, bestehend aus Absperrventil, Rückflussverhinderer mit Prüfeinrichtung, zweitem Absperrventil (DN 20), Membran-Sicherheitsventil mit Ventilsitz aus Edelstahl und verlängerbarem Ablauftrichter, Gehäuse aus Pressmessing, max. Eingangsdruck 10 bar nach DIN EN 1488, max. Betriebsdruck max. 80 % des Ansprechdrucks des Sicherheitsventils, max. Betriebstemperatur 30 °C, Medium Trinkwasser, Einbaulage beliebig, max. Nenninhalt TWE DN 15 200 l/DN 20 1.000 l, max. Beheizleistung DN 15 75 KW/DN 20 150 KW

Merkmale

Produktklasse Sicherheitsgruppe
Oberflächenschutz unbehandelt
Nenndurchmesser DN 20
Werkstoff des Gehäuses Messing
Anschluss Außengewinde
UBA-Positivliste ja
Mit Kupplungen nein
Druckstufe Artikel PN 10
Max. Boilerkapazität 150 kW
Mit Quetschset nein
Mit Siphon nein

Anhänge

icon
Datei
Datenblatt
sydb002415000.pdf (453.82 KB)
icon
Datei

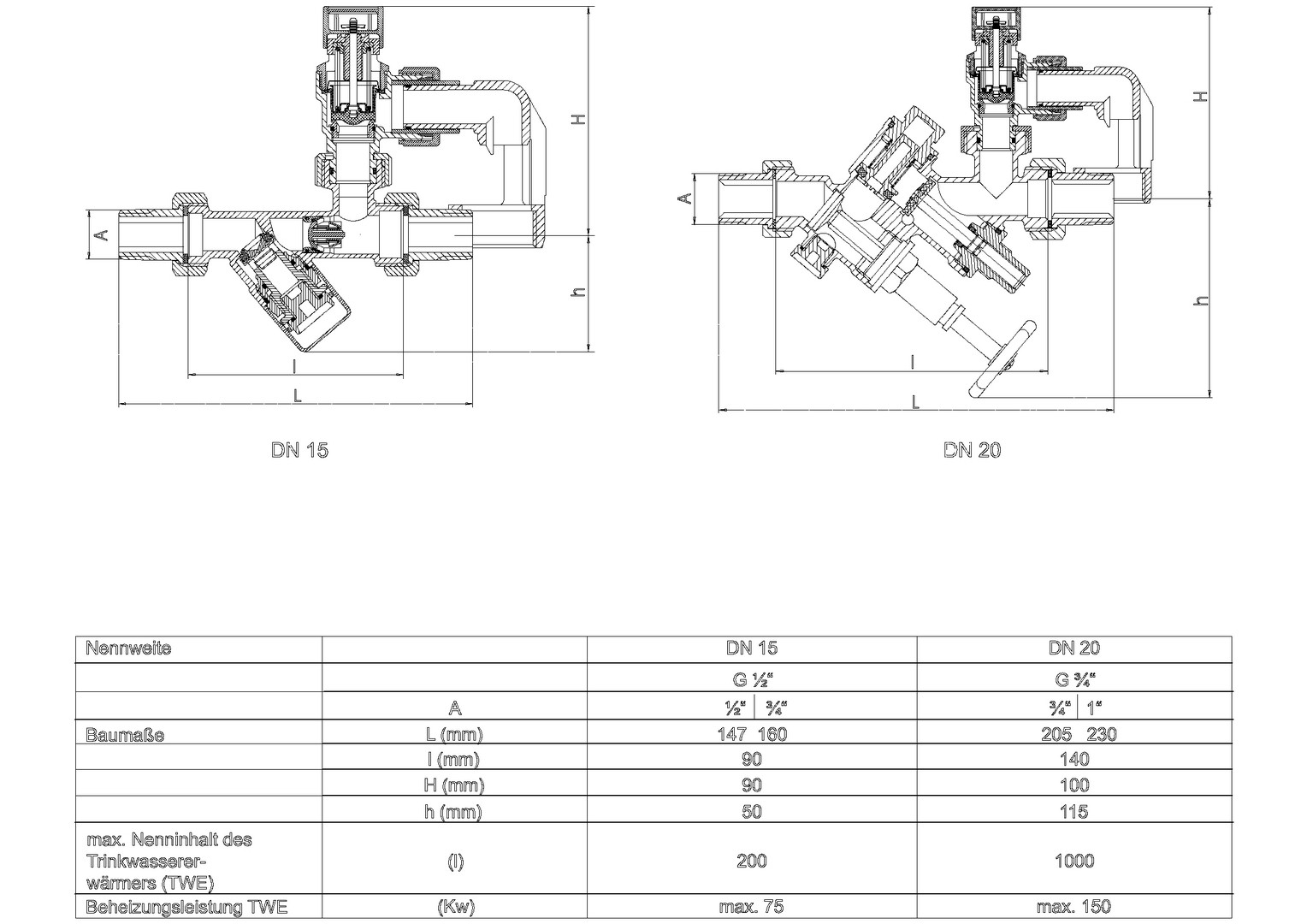

Technische Zeichnung
sytz002415000.pdf (155.13 KB)
icon
Datei
Bedienungsanleitung
syis002415000.pdf (1.71 MB)
icon
Datei
Montageanleitung
syma002415000.pdf (1.69 MB)
icon
Datei
Wartungsanleitung
sywa002415000.pdf (1.69 MB)
icon
Datei
Zulassung
syzl002415000.pdf (184.64 KB)
icon
Datei
Schallschutznachweis
syss002415000.pdf (1.77 MB)
