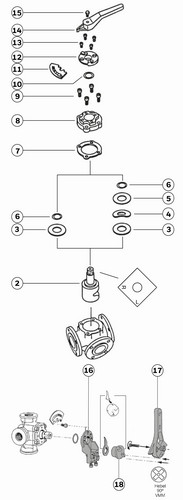

Artikelbild

Abbildung ähnlich

Resideo Dreiwege-Mischer DR80 GFLA, Kvs 100, Flanschausführung, PN 6, Grauguss

Artikelnummer: 261719 Werksartikelnummer: DR80GFLA

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

mit geradem Durchgang und rechts/links vertauschbarer Beimischung, Glykolanteil max. 50%, Medium ist Heiß-/Kaltwasser nach VDI 2035 (Glykolanteil max. 50 %), Gehäuse aus Grauguss GG 20, Innenteile verchromt, Drehwinkel 90°, Mediumstemperatur 2-130 °C, red. Diff.-Druck 40 kPa, Rohranschluss Innengewinde, Regelcharakteristik lineare Temperaturkennlinie

Merkmale

Produktklasse	Dreiwegeregelventil
Internet Link	https://www.resideo.com/de/de/produkte/komfort/mischer-und-regelventile/dreiwege-und-vierwege-mischer/
Oberflächenschutz	Grundierung
Max. Mediumtemperatur (Dauerbetrieb)	130 °C
Nenndurchmesser	DN 80
Werkstoff des Gehäuses	Gusseisen
Werkstoffgüte	Gusseisen GG 20 (GJL-200)
Kvs-Wert	100
Druckstufe Flansch	PN 6
Druckstufe Artikel	PN 6
Anschlüsse	Flansch
Rohraußendurchmesser alle Anschlüsse	80 mm
Kennlinien-Charakteristik	gleichprozentig

Anhänge

rddb14365.pdf (590.75 KB)

rddb14781.pdf (810.06 KB)

Montageanleitung

rdma14222.pdf (2.35 MB)

Variante: Resideo Dreiwege-Mischer, Flanschausführung, PN 6, Grauguss

Resideo

Resideo

		Dimension
	261701 Resideo Dreiwege-Mischer DR20 GFLA, Kvs 6,3, Flanschausführung, PN 6, Grauguss	DR20 GFLA, Kvs 6,3
	10798607 Resideo Dreiwege-Mischer DR25 GFLA, Kvs 10, Flanschausführung, PN 6, Grauguss	DR25 GFLA, Kvs 10
	10189083 Resideo Dreiwege-Mischer DR32 GFLA, Kvs 16, Flanschausführung, PN 6, Grauguss	DR32 GFLA, Kvs 16
	10189086 Resideo Dreiwege-Mischer DR40 GFLA, Kvs 25, Flanschausführung, PN 6, Grauguss	DR40 GFLA, Kvs 25
	10189088 Resideo Dreiwege-Mischer DR50 GFLA, Kvs 40, Flanschausführung, PN 6, Grauguss	DR50 GFLA, Kvs 40
	10189089 Resideo Dreiwege-Mischer DR65 GFLA, Kvs 63, Flanschausführung, PN 6, Grauguss	DR65 GFLA, Kvs 63

Resideo Dreiwege-Mischer DR20 GFLA, Kvs 6,3, Flanschausführung, PN 6, Grauguss

Dimension:

DR20 GFLA, Kvs 6,3

Resideo Dreiwege-Mischer DR25 GFLA, Kvs 10, Flanschausführung, PN 6, Grauguss

Dimension:

DR25 GFLA, Kvs 10

Resideo Dreiwege-Mischer DR32 GFLA, Kvs 16, Flanschausführung, PN 6, Grauguss

Dimension:

DR32 GFLA, Kvs 16

Resideo Dreiwege-Mischer DR40 GFLA, Kvs 25, Flanschausführung, PN 6, Grauguss

Dimension:

DR40 GFLA, Kvs 25

Resideo Dreiwege-Mischer DR50 GFLA, Kvs 40, Flanschausführung, PN 6, Grauguss

Dimension:

DR50 GFLA, Kvs 40

Resideo Dreiwege-Mischer DR65 GFLA, Kvs 63, Flanschausführung, PN 6, Grauguss

Dimension:

DR65 GFLA, Kvs 63

Zubehörempfehlung für Sie:

Resideo Stellmotor VMM30, 230 Vac, 30 Nm, Laufzeit 2,3 min, 3-Punkt Artikelnummer: 10827369

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Resideo Stellmotor VMM30-24, 24 Vac, 30 Nm, Laufzeit 2,3 min, 3-Punkt Artikelnummer: 262096

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Resideo Stellantrieb 30 Nm, Drehwinkel 90 GradC, 0/2 - 10 V Artikelnummer: 7163338

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Ersatzteile:

Resideo Dichtungssatz 019001050 zu DR/ZR-Mischer, DN80-100 Artikelnummer: 10188937

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Resideo O-Ring-Deckel-A 030000114 zu Mischer, komplett Artikelnummer: 1187475

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Resideo O-Ring 071099535 (Äußere Abdichtung für O-Ringdeckel) Artikelnummer: 10188939

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Resideo Mischerdeckel-A 030000108 zu Mischer, DN80-100 Artikelnummer: 1187470

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Resideo Drehschieber 030000103 zu Mischer DR-G R/L, DN80 Artikelnummer: 1187465

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Resideo Mischerhebel-A 030000098 zu Mischer DN80-200 Artikelnummer: 1187460

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK

Resideo Skala 030000123 zu Mischer DR, DN80-125 Artikelnummer: 1187482

Preis und Verfügbarkeiten nach Anmeldung

auf Anfrage

je 1 STCK
