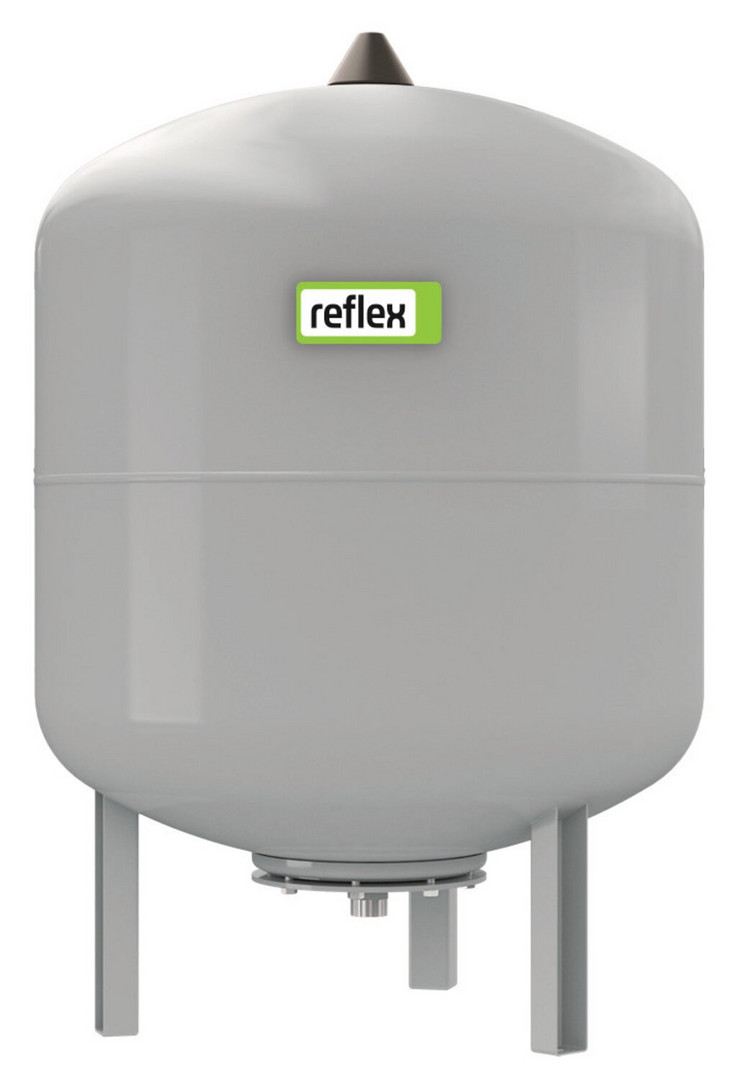

Abbildung ähnlich

Reflex Membran-Druckausdehnungsgefäß NGV 50 1,5 bar/70 °C, G 1, grau

Artikelnummer: 6709190 Werksartikelnummer: 8271050

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für geschlossene Heiz- und Kühlsysteme, nicht tauschbare Vollmembran nach DIN EN 13831, diffusionsdichte Butylvollmembran, max. zulässige Betriebstemperatur 70 °C, max. zulässige Systemtemperatur 120 °C, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, langlebige Epoxidharzbeschichtung, mit werkseitig druckbeaufschlagtem Gasraum, für Frostschutzmittelzusatz mindestens 25 bis 50%, mit Gewindeanschluss aus Edelstahl, ab 35 l stehend

Merkmale

Produktklasse	Membrandruckausdehnungsgefäß
Höhe	613 mm
Internet Link	https://www.reflex-winkelmann.com/de/produkte/8271050
Farbe	grau
Durchmesser	409 mm
Anschluss	Außengewinde (metrisch)
Vordruck	1,5 bar
Kippmaß	623 mm
Inhalt	50 l
Mit Füßen	ja
Max. Arbeitsdruck	6 bar
Geeignet für Leitungswasser	nein
Mit Manometer	nein
Mit Sicherheitsventil	nein
Mit austauschbarer Membran	nein
Nenndurchmesser Ausdehnungsanschluss	1 Zoll
Geeignet für Kühlen	ja
Platzierung vertikal	ja
Platzierung horizontal	nein
Mediumtemperatur (Dauerbetrieb)	-10 - 70 °C
Rohraußendurchmesser Ausdehnungsanschlus	33,25 mm
Geeignet für Zentralheizung	ja

Anhänge

Datei

rfdb_pr1724de_8271050.pdf (1.1 MB)

Datei

rftz_8271050.pdf (126.31 KB)

Datei

rfma_si21215inta_9131303.pdf (18.83 MB)

Datei

rfpp_re1884de_9127141_membran-druckausdehnungsgefaesse_broschuere.pdf (6.68 MB)

Variante: Reflex Membran-Druckausdehnungsgefäß, grau

Reflex

		Dimension
	6709185 Reflex Membran-Druckausdehnungsgefäß NGV 8 1,5 bar/70 °C, G 3/4, grau	NGV 8 1,5 bar/70 °C, G 3/4
	10840271 Reflex Membran-Druckausdehnungsgefäß NGV 12 1,5 bar/70 °C, G 3/4, grau	NGV 12 1,5 bar/70 °C, G 3/4
	6709187 Reflex Membran-Druckausdehnungsgefäß NGV 18 1,5 bar/70 °C, G 3/4, grau	NGV 18 1,5 bar/70 °C, G 3/4
	6709188 Reflex Membran-Druckausdehnungsgefäß NGV 25 1,5 bar/70 °C, G 3/4, grau	NGV 25 1,5 bar/70 °C, G 3/4
	6709189 Reflex Membran-Druckausdehnungsgefäß NGV 35 1,5 bar/70 °C, G 3/4, grau	NGV 35 1,5 bar/70 °C, G 3/4
	6709190 Reflex Membran-Druckausdehnungsgefäß NGV 50 1,5 bar/70 °C, G 1, grau	NGV 50 1,5 bar/70 °C, G 1
