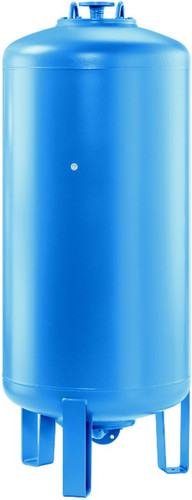

Abbildung ähnlich

Pneumatex Zwischengefäß DG 700.16, 700 l, 16 bar

Artikelnummer: 2512076 Werksartikelnummer: 7143002

auf Anfrage

je 1 STCK

Preis und Verfügbarkeiten nach Anmeldung

Dimension

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Heiz-, Solar- und Kühlwassersysteme, Schutz vor unzulässiger Temperatur in Ausdehnungsgefäßen, min zulässiger Druck, PSmin 0 bar, max. zulässiger Druck PS 16 bar, max. zulässige Temperatur, TS 180 °C, min. zulässige Temperatur TSmin -10 °C, Werkstoffe Stahl, Farbe Beryllium, nicht aggressive und nicht giftig Medien für den Einsatz im Anwendungsbereich, Frostschutzmittelzusatz bis 50 %, Transport und Lagerung in forstfreien, trockenen Räumen, gebaut nach PED 2014/68/EU, Füße für stehende Montage, zwei Flanschöffnungen für innere Prüfungen

Merkmale

Produktklasse	Kupplungsgefäß

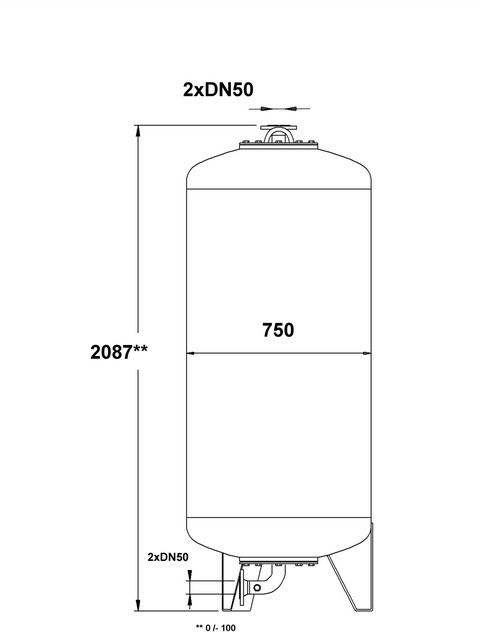

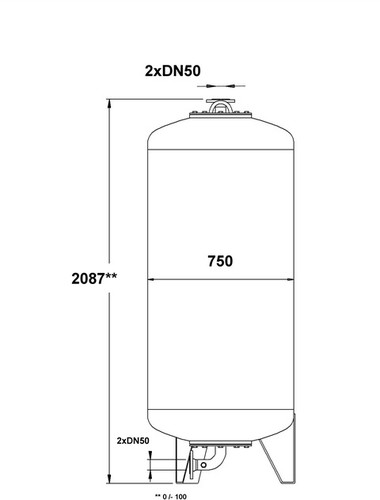

Höhe	2000 mm
Max. Mediumtemperatur (Dauerbetrieb)	180 °C
Durchmesser	750 mm
Anschluss	Flansch
Inhalt	700 l
Mit Füßen	ja
Max. Arbeitsdruck	16 bar
Druckstufe Flansch	PN 16
Mit austauschbarer Membran	nein
Nenndurchmesser Ausdehnungsanschluss	DN 50
Platzierung vertikal	ja
Platzierung horizontal	nein

Anhänge

Datei

Datenblatt

hedbwrmediate_vessels_in_de.pdf (1.62 MB)

Datei

intermediate_vessels_in_de_low.pdf (1.81 MB)

Datei

Montageanleitung

hemadgdu-montagede-fr-en-nllow.pdf (526.62 KB)

Variante: Pneumatex Zwischengefäß, 16 bar

IMI Hydronic

		Dimension
	2512074 Pneumatex Zwischengefäß DG 300.16, 300 l, 16 bar	DG 300.16, 300 l
	2512075 Pneumatex Zwischengefäß DG 500.16, 500 l, 16 bar	DG 500.16, 500 l
	2512076 Pneumatex Zwischengefäß DG 700.16, 700 l, 16 bar	DG 700.16, 700 l
	2512077 Pneumatex Zwischengefäß DG 1000.16, 1000 l, 16 bar	DG 1000.16, 1000 l
	2512078 Pneumatex Zwischengefäß DG 1500.16, 1500 l, 16 bar	DG 1500.16, 1500 l
	2512082 Pneumatex Zwischengefäß DG 2000.16, 2000 l, 16 bar	DG 2000.16, 2000 l
