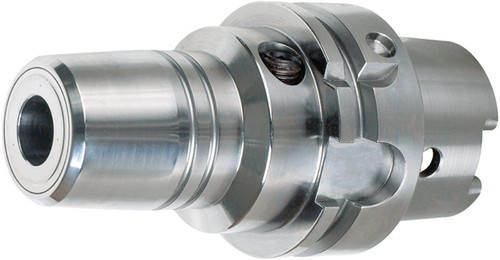

Abbildung ähnlich
Hydrodehnspannfutter DIN69893A HSK-A63 25x120mm GÜHRING
10637958
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Hydro-Dehnspannfutte HSK-A63
• DIN 69893, Form A
• Mit Kühlkanal
• Axiale Längeneinstellung, für Werkzeugschafttoleranz h6
• Mittels 6-kant-Quergriffschlüssel wird Hydrauliköl durch den Hydraulikspannsatz komprimiert, der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit gespannt wird
Lieferung: Hydrodehnspannfutter inkl. Längeneinstellschraube und 6-kant-Spannschlüssel mit Quergriff.
Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de

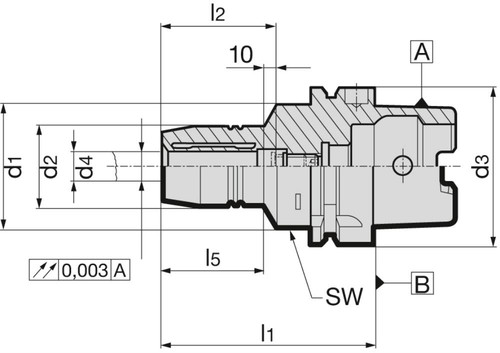

Merkmale
| Kegelschaft | HSK63 |
| Aufnahme-Ø | 25 mm |
| Auskraglänge | 120 mm |
| Abgesetzter-Ø | 57 mm |
| Kopf-Ø | 59 mm |
| SW | 6 mm |
| d1 | 63 mm |
| l4 | 57 mm |
| l5 | 55,3 mm |
| Markenname | GÜHRING |
| Herstellername | Gühring KG |
|
Abgesetzter-Ø
|
Aufnahme-Ø
|
Auskraglänge
|
Kopf-Ø
|
SW
|
|||
|---|---|---|---|---|---|---|---|
|
Hydrodehnspannfutter DIN69893A HSK-A63 18x90mm GÜHRING
|
40 mm
|
18 mm
|
90 mm
|
49 mm
|
5 mm
|
|
|
Hydrodehnspannfutter DIN69893A HSK-A63 20x90mm GÜHRING
|
42 mm
|
20 mm
|
90 mm
|
51 mm
|
5 mm
|
|
|
Hydrodehnspannfutter DIN69893A HSK-A63 25x120mm GÜHRING
|
57 mm
|
25 mm
|
120 mm
|
59 mm
|
6 mm
|
Abgesetzter-Ø:
40 mm
Aufnahme-Ø:
18 mm
Auskraglänge:
90 mm
Kopf-Ø:
49 mm
SW:
5 mm
Abgesetzter-Ø:
42 mm
Aufnahme-Ø:
20 mm
Auskraglänge:
90 mm
Kopf-Ø:
51 mm
SW:
5 mm
Abgesetzter-Ø:
57 mm
Aufnahme-Ø:
25 mm
Auskraglänge:
120 mm
Kopf-Ø:
59 mm
SW:
6 mm
