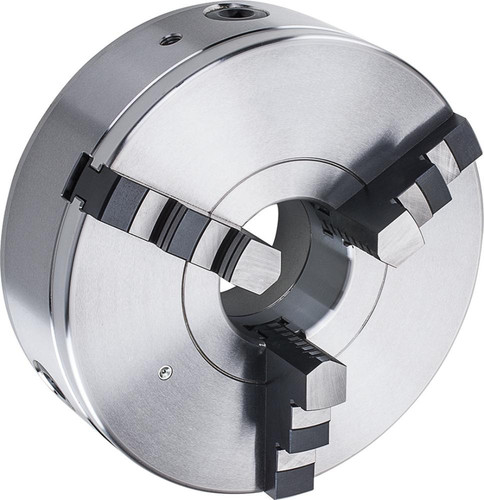

Abbildung ähnlich
Dreibacken-Drehfutter DIN6350 Guss 125/ 3 FORMAT
10634486
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Spiralring-Dreibacken-Drehfutter
• DIN 6350, Form A
• Körper aus Guss oder Stahl
• Mit einteiligen Backen und Spiralring
• Zentrisch spannend
• Zylindrische Zentrieraufnahme für Spindelköpfe
• Guss, mit einem Satz einteiliger Umkehrbacken
Lieferung: Dreibacken-Drehfutter mit Spannschlüssel und Befestigungsschrauben.
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Merkmale
| Größe A | 125 mm |
| Zentrierbohrung B | 95 mm |
| Durchgangbohrungs-Ø E | 32 mm |
| max. Drehzahl | 4000 min^-1 |
| Backenhöhe J | 22,5 mm |
| Höhe ohne Backen D | 56 mm |
| Zentriertiefe C | 4 mm |
| Rundlaufgenauigkeit | 0,04 mm |
| Größe | 5 Zoll |
| Markenname | FORMAT |
| Herstellername | Einkaufsbüro Deutscher Eisenhändler GmbH |
|
Backenhöhe J
|
Durchgangbohrungs-Ø E
|
Größe
|
Größe A
|
Höhe ohne Backen D
|
|||
|---|---|---|---|---|---|---|---|
|
Dreibacken-Drehfutter DIN6350 Guss 100/ 2 FORMAT
|
18 mm
|
20 mm
|
4 Zoll
|
100 mm
|
50 mm
|
|
|
Dreibacken-Drehfutter DIN6350 Guss 125/ 3 FORMAT
|
22,5 mm
|
32 mm
|
5 Zoll
|
125 mm
|
56 mm
|
|
|
Dreibacken-Drehfutter DIN6350 Guss 160/ 4 FORMAT
|
26 mm
|
42 mm
|
6.1/4 Zoll
|
160 mm
|
65 mm
|
|
|
Dreibacken-Drehfutter DIN6350 Guss 200/ 5 FORMAT
|
32,5 mm
|
55 mm
|
8 Zoll
|
200 mm
|
73,5 mm
|
|
|
Dreibacken-Drehfutter DIN6350 Guss 250/ 7 FORMAT
|
40 mm
|
76 mm
|
10 Zoll
|
250 mm
|
82 mm
|
|
|
Dreibacken-Drehfutter DIN6350 Guss 315/10 FORMAT
|
46 mm
|
103 mm
|
12.1/2 Zoll
|
315 mm
|
95 mm
|
Backenhöhe J:
18 mm
Durchgangbohrungs-Ø E:
20 mm
Größe:
4 Zoll
Größe A:
100 mm
Höhe ohne Backen D:
50 mm
Backenhöhe J:
22,5 mm
Durchgangbohrungs-Ø E:
32 mm
Größe:
5 Zoll
Größe A:
125 mm
Höhe ohne Backen D:
56 mm
Backenhöhe J:
26 mm
Durchgangbohrungs-Ø E:
42 mm
Größe:
6.1/4 Zoll
Größe A:
160 mm
Höhe ohne Backen D:
65 mm
Backenhöhe J:
32,5 mm
Durchgangbohrungs-Ø E:
55 mm
Größe:
8 Zoll
Größe A:
200 mm
Höhe ohne Backen D:
73,5 mm
Backenhöhe J:
40 mm
Durchgangbohrungs-Ø E:
76 mm
Größe:
10 Zoll
Größe A:
250 mm
Höhe ohne Backen D:
82 mm
Backenhöhe J:
46 mm
Durchgangbohrungs-Ø E:
103 mm
Größe:
12.1/2 Zoll
Größe A:
315 mm
Höhe ohne Backen D:
95 mm
