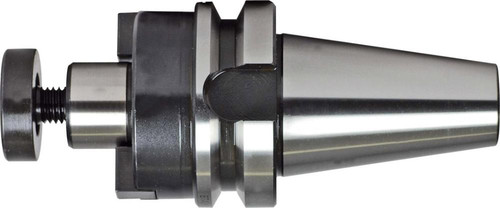

Abbildung ähnlich
Aufsteckfräserdorn JISB6339AD kurz BT40- 22mm x40 FORTIS
10635069
auf Anfrage
je 1 STÜCK
Preis und Verfügbarkeiten nach Anmeldung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STÜCK |
| Bestellschritt | 1 STÜCK |
Beschreibung
Aufsteckfräsdorn
• ISO 7388-2 (JIS B 6339 MAS/BT), Form AD
• Aus legiertem Einsatzstahl
• Gehärtet 58 ± 2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung ca. 950 N/mm²
• Kegel DIN 254
• Kegelwinkel Toleranz AT3
• Oberflächengenauigkeit des Kegels Ra < 1 µm
• Rundlaufgenauigkeit ≤ 0,01 mm
• Wuchtgüte G 6,3 bei 15000 min^-1
• Mit Kühlkanalbohrung
• Zur Aufnahme von Werkzeugen mit Quernut nach DIN 1880
Lieferung: Aufsteckdorn mit Fräseranzugsschraube.
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Merkmale
| Kegelschaft | BT 40 |
| Dorn-Ø | 22 mm |
| Dornlänge | 19 mm |
| Auskraglänge | 40 mm |
| Abgesetzter Ø | 48 mm |
|
Abgesetzter Ø
|
Auskraglänge
|
Dorn-Ø
|
Dornlänge
|
Kegelschaft
|
|||
|---|---|---|---|---|---|---|---|
|
